Introducción del producto:

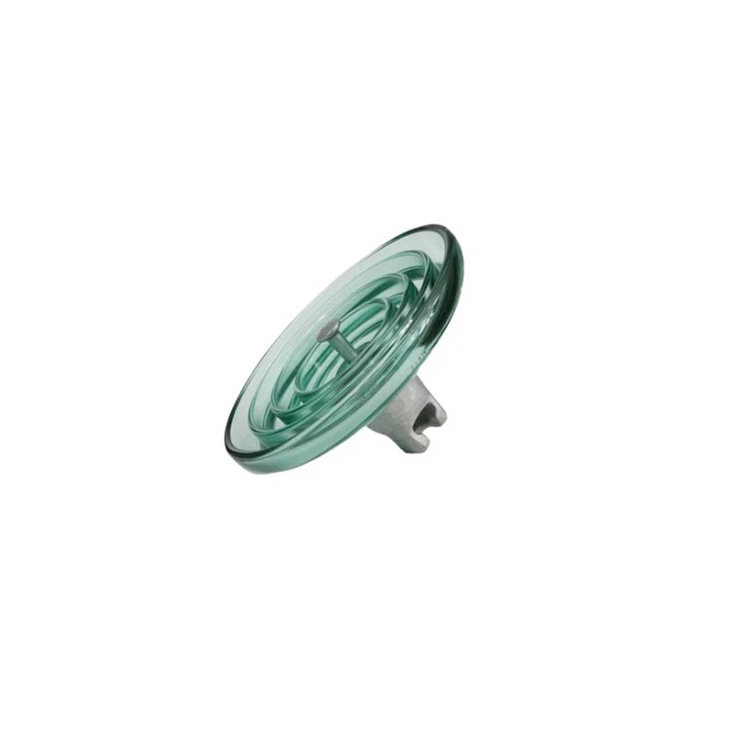

Los productos aislantes de vidrio templado se utilizan para aislar y suspender cables en líneas de transmisión de CA y CC de alto-voltaje y ultra-alto-voltaje.
El producto se compone de tapa de hierro, piezas de vidrio templado y pies de acero, que están pegados con adhesivo de cemento. Todos estos productos adoptan la estructura de cabeza cilíndrica más avanzada del mundo y su característica es que el tamaño de la cabeza es pequeño. Peso ligero, alta resistencia y gran distancia de fuga. Puede ahorrar material metálico y reducir el costo del circuito.
Aislador de vidrio de suspensión estándar U70 SXP-70 U100 SXP-100 U120 SXP-120 U160 SXP-160 U210 SXP-210 U240 SXP-240 U300 SXP-300
Aislador de vidrio en suspensión resistente a la contaminación U70BLP SXWP-70P U100BLP SXWP-100P U120BLP SXWP-120PU160BLP SXWP-160PU210BLP SXWP-210P U240BLP SXWP-240P
Tabla de parámetros del producto:
|
Designación IEC |
U210BP/170H |
U210BP/155H |
|
Diámetro D(mm) |
320 |
320 |
|
Espaciado H(mm) |
170 |
155 |
|
Distancia de fuga L (mm) |
550 |
550 |
|
Acoplamiento de enchufe (mm) |
20 |
20 |
|
Carga de fallo mecánico (kN) |
210 |
210 |
|
Prueba mecánica de rutina (kN) |
105 |
105 |
|
Tensión soportada de frecuencia de potencia húmeda (kV) |
55 |
55 |
|
Tensión soportada de impulso de rayo seco (kV) |
140 |
140 |
|
Voltaje de punción por impulso (PU) |
2.8 |
2.8 |
|
Tensión de punción de frecuencia eléctrica (kV) |
* 130 |
* 130 |
|
Tensión de influencia de radio (μV) |
50 |
50 |
|
Prueba visual corona (kV) |
18/22 |
18/2 |
|
Tensión de arco eléctrico de frecuencia de potencia |
0,12 s/20 kA |
0,12 s/20 kA |
|
Peso neto por unidad (kg) |
10.2 |
10.1 |
